1. Bahan: kaca kuarza jgs1.jgs2. JGS3 boleh melepasi cahaya ultraungu, boleh dilihat dan dekat inframerah jauh. Ia mempunyai pekali pengembangan terma yang kecil, kestabilan kimia yang baik, buih, coretan seragam, dan lengkung spektrum antara 200 nm hingga 2,500 nm.
2. Kuantiti permukaan: 0/0, 40/2080/50
3. Ketepatan permukaan: 1/10 ke dalam, 1/4 ke dalam 2 ke dalam
4. Ketebalan: ±0.01mm±0.02mm
5. Sisihan tengah: 5Arc second1Arc Minit
6. Skop proses: ketebalan paling nipis ialah 0.2mm
7, DuMo
8, bulatan
Penerangan produk:
Plat kuarza JGS1; Pinggan kuarza
Zs-1 (kaca kuarza ultraviolet jauh) sepadan dengan jenama JGS1
Ia adalah dengan gabungan hidrogen ketulenan tinggi kaca kuarza optik, jadi mengandungi banyak hidroksil (2000 PPM), ia mempunyai prestasi yang sangat baik melalui ultraungu, terutamanya di rantau ultraungu gelombang pendek, prestasinya lebih baik daripada semua yang lain pada jarak melalui kaca, pada 185 mikron penghantaran boleh mencapai 90%, kaca kuarza sintetik mempunyai struktur penyerapan yang kuat pada 273 nm, tiada puncak penyerapan granular. Ia adalah bahan optik yang sangat baik dalam julat 185-2500m.

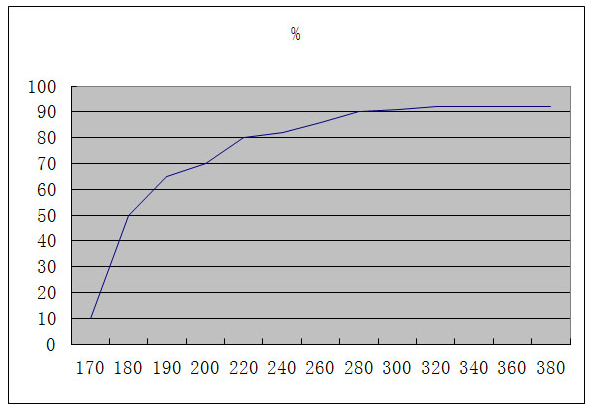

Spektrum penghantaran pada ketebalan 1.0mm:
Plat kuarza JGS2; Pinggan kuarza
Zs-2 (kaca kuarza ultraungu) sepadan dengan jenama JGS2
Bahan kuarza dan nyalaan hidrogen-oksigen menghasilkan kaca kuarza, mengandungi beberapa PPM kekotoran logam. Puncak serapan (kandungan hidroksil 100-200ppm) didapati pada 2730nm, dengan striations dan struktur berbutir. Ia adalah bahan yang baik melalui julat jalur 220-2500 m.
Ciri-ciri kuarza:
Lembaran kaca kuarza adalah kaca perindustrian khas yang diperbuat daripada silika, yang merupakan bahan asas yang sangat baik. Kaca kuarza mempunyai siri sifat fizikal dan kimia yang sangat baik, seperti: 1, rintangan suhu tinggi. Suhu titik lembut kaca kuarza adalah kira-kira 1730 ℃, yang boleh digunakan untuk masa yang lama pada 1100 ℃, dan suhu operasi maksimum boleh mencapai 1450 ℃ dalam masa yang singkat. 2. Rintangan kakisan. Sebagai tambahan kepada asid hidrofluorik, kaca kuarza dan bahan asid lain hampir tiada tindak balas kimia, rintangan asidnya adalah seramik 30 kali, keluli tahan karat 150 kali, terutamanya dalam kestabilan kimia suhu tinggi, adalah bahan kejuruteraan lain yang tiada tandingan. 3. Kestabilan haba yang baik. Menyesuaikan diri dengan pekali pengembangan haba kaca adalah sangat kecil, boleh menahan perubahan suhu yang drastik, kaca kuarza dipanaskan kepada kira-kira 1100 ℃, dimasukkan ke dalam air suhu bilik tidak akan pecah. 4. Prestasi penghantaran cahaya yang baik. Kaca kuarza mempunyai ketransmisian yang baik dalam keseluruhan jalur spektrum dari ultraviolet ke inframerah. Transmisi cahaya yang boleh dilihat adalah lebih daripada 93%, terutamanya di kawasan spektrum ultraviolet, penghantaran maksimum boleh mencapai lebih daripada 80. 5, prestasi penebat elektrik kaca kuarza adalah baik. Nilai rintangan kaca kuarza adalah bersamaan dengan kaca biasa 10,000 kali, adalah bahan penebat elektrik yang sangat baik, walaupun pada suhu bilik juga mempunyai prestasi elektrik yang baik.
Komposisi kimia
| al | fe | ca | mg | ti | pb | mn | ni | co | cu | k | na | li | b |
| 45960 | 0.4 - 1 | 0.18 - 2 | 1 | 1.4 | 0.1 | 0.024 | 0.1 | - | 0.012 | 2 | 2 | 0.2 | 0.3 |

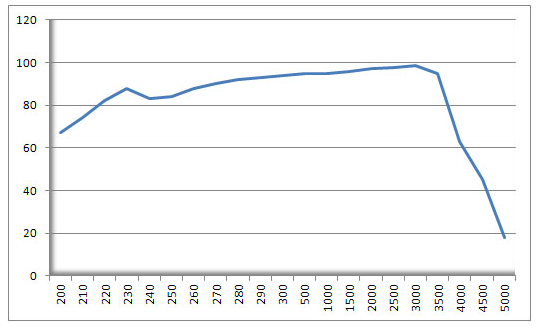

Spektrum penghantaran pada ketebalan 1.0mm:
Plat kuarza JGS3
HS (kaca kuarza optik inframerah) jenama sepadan JGS3
Kaca kuarza yang dihasilkan dengan bahan kuarza dan elektrofusi vakum mengandungi beberapa PPM kekotoran logam. Dengan gelembung kecil, struktur berbutir dan striations, hampir tiada (OH), ia mempunyai kebolehtelapan inframerah yang tinggi, dengan penghantaran lebih daripada 85%. Ia digunakan pada bahan optik dengan julat jalur 260-3500 m3.

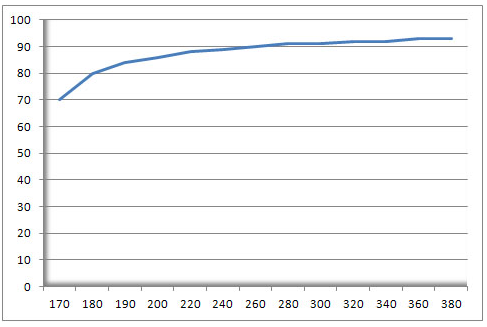

Spektrum penghantaran pada ketebalan 1.0mm:
